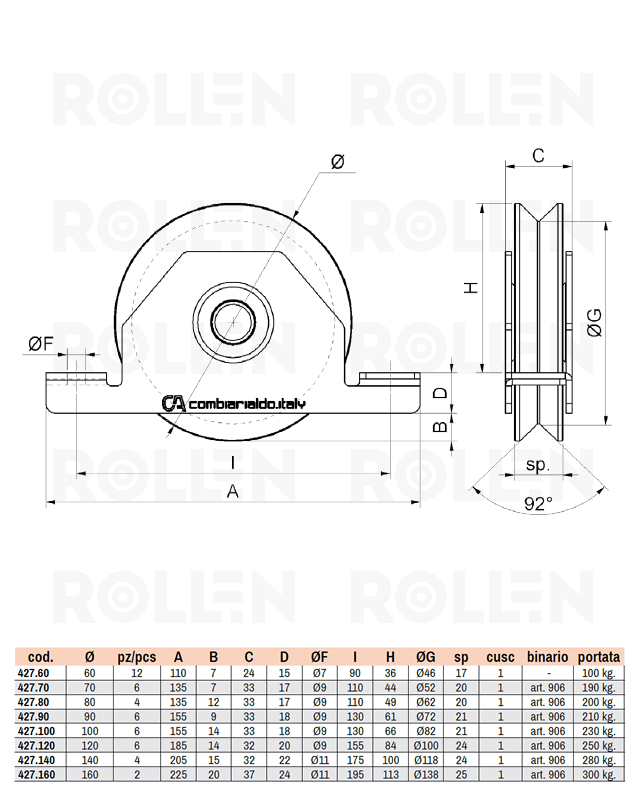

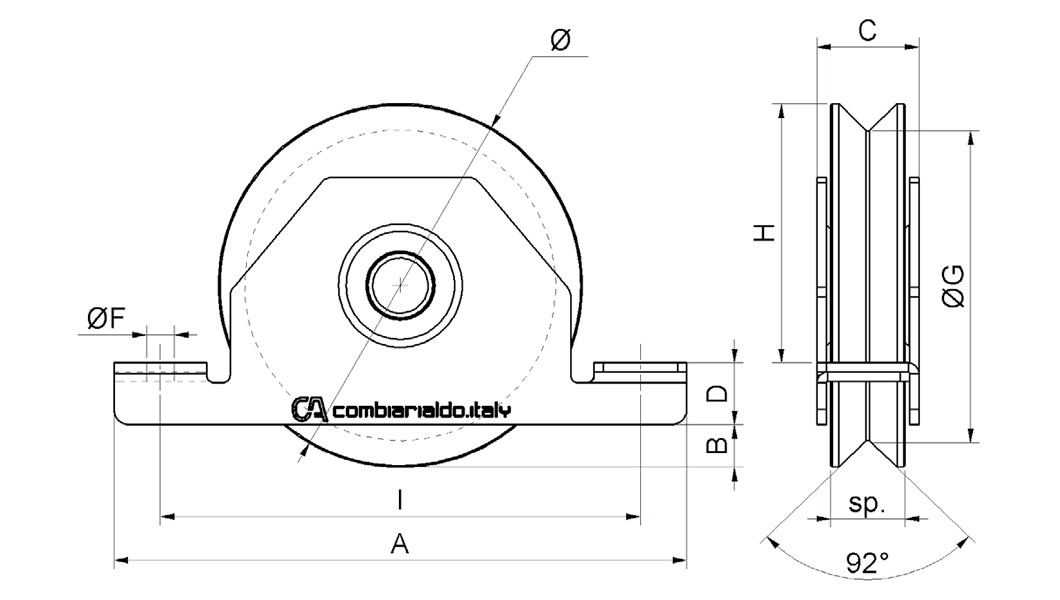

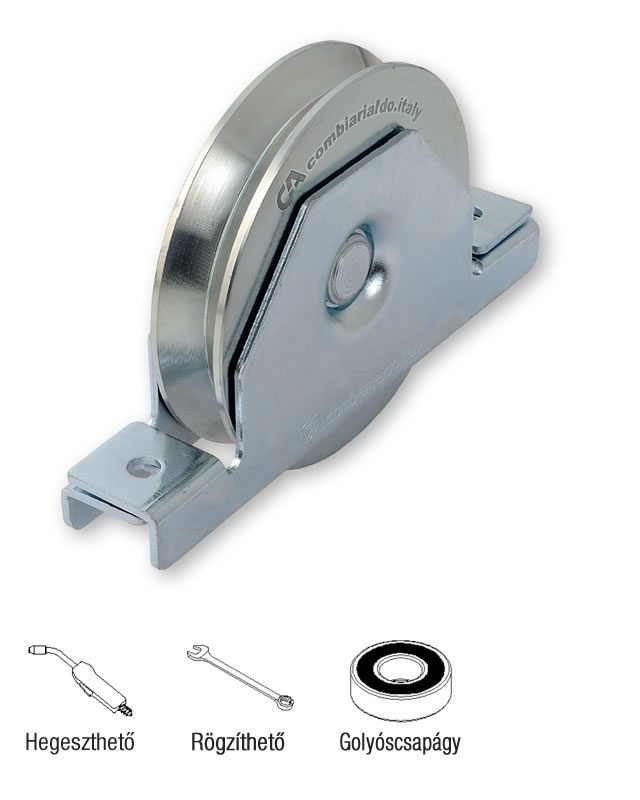

Egycsapágyas “V” profilú süllyesztett tolókapugörgő csavarozható villaszerkezet, horganyzott
Cikkszám | Átmérő | A | B | C | D | ØF | I | H | ØG | sp | Csapágy | Sínprofil | Teherbírás |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
427.60 | 60 | 110 | 7 | 24 | 15 | Ø7 | 90 | 36 | Ø46 | 17 | 1 | - | Kg 100 |
427.70 | 70 | 135 | 7 | 33 | 17 | Ø9 | 110 | 44 | Ø52 | 20 | 1 | 906 | Kg 190 |
427.80 | 80 | 135 | 12 | 33 | 17 | Ø9 | 110 | 49 | Ø62 | 20 | 1 | 906 | Kg 200 |
427.90 | 90 | 155 | 9 | 33 | 18 | Ø9 | 130 | 61 | Ø72 | 21 | 1 | 906 | Kg 210 |
427.100 | 100 | 155 | 14 | 33 | 18 | Ø9 | 130 | 66 | Ø82 | 21 | 1 | 906 | Kg 230 |
427.120 | 120 | 185 | 14 | 32 | 20 | Ø9 | 155 | 84 | Ø100 | 24 | 1 | 906 | Kg 250 |
427.140 | 140 | 205 | 15 | 32 | 22 | Ø11 | 175 | 100 | Ø118 | 24 | 1 | 906 | Kg 280 |
427.160 | 160 | 225 | 20 | 37 | 24 | Ø11 | 195 | 113 | Ø138 | 25 | 1 | 906 | Kg 300 |
